Вимірники КСХ та їх особливості
КСХ (коефіцієнт стоячої хвилі або англійською SWR-standing wave ratio) характеризує ступінь узгодження АФУ з приймачем.
При ідеальному узгодженні цей параметр дорівнює 1, а при повному неузгодженні прагне нескінченності. У першому випадку вся підведена до АФУ енергія випромінюється, а у другому відбивається у бік передавача. При розробці та експлуатації АФУ необхідно прагнути до мінімальних значень аналізованого параметра.
Для його вимірювання використовують спеціальні прилади-КСХ метри. Вони включаються в розрив фідера між приймачем і антеною.
Прилади, що розглядаються, класифікують по діапазону робочих частот, величині прохідної потужності, типу лінії передачі, способу подання результатів вимірювань, хвильовому опору і типу джерела живлення.
Що являють собою вимірювачі КСХ
Найпростіші вимірювачі КСХ є компактним одношкільним приладом зі стрілочним індикатором, що застосовується як при встановленні базових і автомобільних радіостанцій, так і для профілактичного контролю стану їх антенно-фідерних систем. Абсолютна точність вимірювань подібних виробів досить низька (похибка щонайменше 15-25 %), проте її цілком достатньо налаштування антени, що забезпечує мінімальний рівень КСХ. Для точнішого налаштування використовують прилади вищого класу точності (і вартості). Як правило, вони додатково володіють функцією вимірювання потужності вихідного сигналу передавача в діапазоні до 100 Вт і більше при похибці вимірювання ПВВ в межах 10%.
В основному рефлектометри використовуються для двох цілей:
- контроль потужності – вимірювання реальної вихідної потужності передавача;
- налаштування антен - визначення правильної довжини антени чи узгодження її опору (50 Ом) з кабелем. КСХ від 1.0 до 1.3 вважається відмінним, вище 1.5–2.0 потребує налаштування антени.
Загальна інформація про КСХ-метри
Вимірювач КСХ, або коефіцієнта стоячої хвилі, потрібний для налаштування та узгодження антени рації так, щоб вона давала максимальний ККД за потужністю і, можливо, навіть не вимагала підсилювача.
Вимірники КСХ та потужності можуть розділятися за максимальною потужністю вимірювання, а також смугою частот, в якій вони можуть проводити вимірювання. Найчастіше вимірювачі КСХ та потужності бувають прохідного типу. Такі прилади можна включити в ланцюг антени та контролювати вихідну потужність та узгодження.

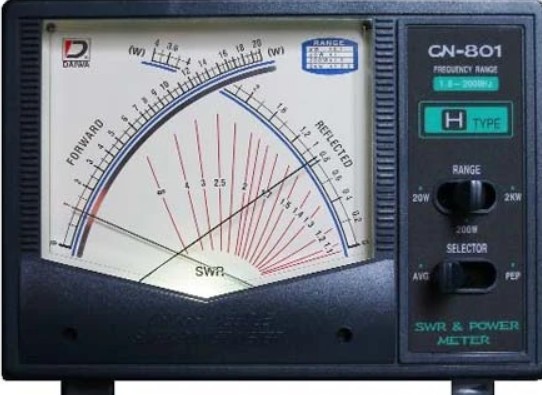

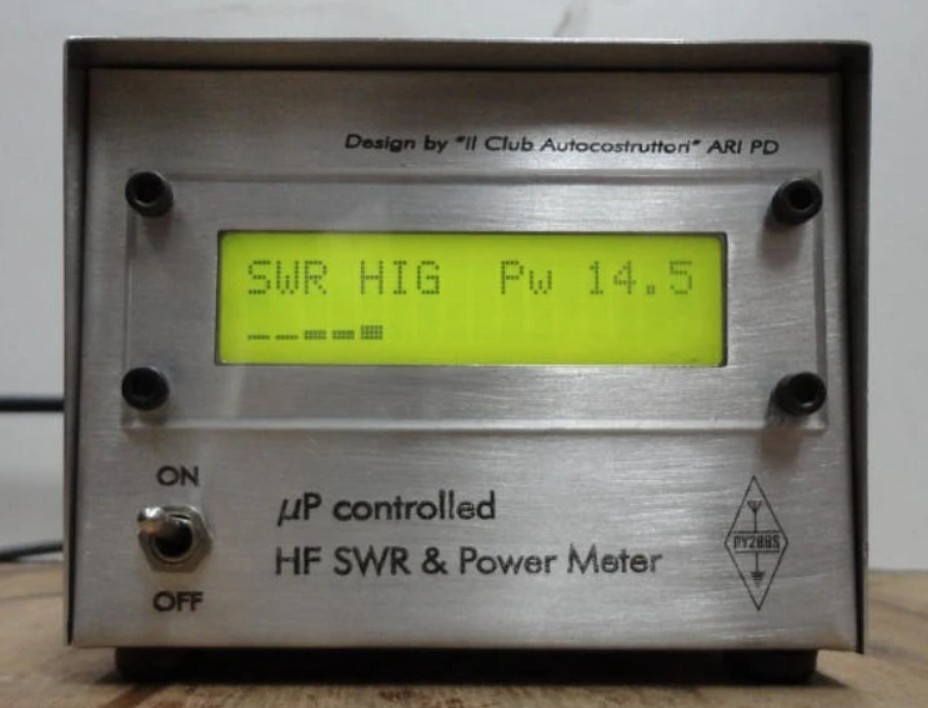

КСХ-метри/вимірники вихідної потужності бувають із цифровим відображенням даних або стрілочними. Стрілецьки можуть бути з однією стрілкою або з двома. Двострілкові КСХ-метри зручні тим, що дозволяють бачити відразу пряму та відбиту потужність.
